Pojedyncze emitery

Dioda laserowa z pojedynczym emiterem to dioda laserowa o prostej budowie i tylko z jednym emiterem laserowym. Ta dioda laserowa zwykle składa się ze złącza pn i warstwy aktywnej i generuje światło laserowe poprzez wtrysk prądu. Diody laserowe z pojedynczym emiterem charakteryzują się niewielkimi rozmiarami, lekkością i wysoką wydajnością i są szeroko stosowane w różnych dziedzinach, takich jak komunikacja optyczna, leczenie, wykrywanie, przechowywanie danych itp.

Diody laserowe z pojedynczym emiterem to rodzaj diody laserowej, która ma pojedynczy obszar emitujący, zwany również pojedynczym grzbietem, do emitowania światła i zawiera tylko jedną diodę laserową w opakowaniu. Diody laserowe z pojedynczym emiterem to diody laserowe emitujące krawędzie, w których obszar emitujący na przedniej ściance ma kształt szerokiego paska o wymiarach np. 1 μm × 100 μm.

TO-Mount

Mocowanie C

Mocowanie F

Diody laserowe z pojedynczym emiterem są dostępne w zakresie fal ultrafioletowych (UV), fioletowych, niebieskich, czerwonych i podczerwonych. Moc wyjściowa waha się od mW na diodach laserowych jednomodowych do watów na emiterach wielomodowych i VCSELS. Do wyboru jest wiele różnych pakietów, w tym chip on submount COS, C-mount, F-mount oraz różne pakiety TO-can i HHL. Można opracować alternatywne długości fal i niestandardowe opcje pakowania, aby spełnić Twoje unikalne wymagania.

Dioda laserowa COS

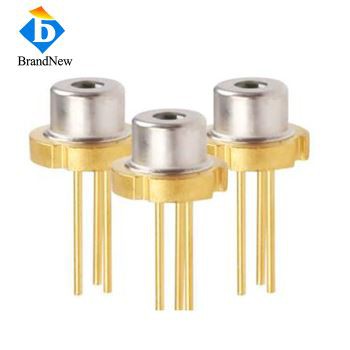

Dioda laserowa TO-CAN

Dioda laserowa z mocowaniem typu C

Dioda laserowa z mocowaniem typu F

„Główna różnica między diodą laserową z pojedynczym emiterem a diodą laserową z pojedynczym słupkiem polega na trybie emisji i charakterystyce wiązki. ‌

Tryb emisji

Dioda laserowa z pojedynczym emiterem: Ten typ diody laserowej wytwarza pojedynczą wiązkę, która jest zwykle używana w zastosowaniach wymagających dużej precyzji i wysokiej rozdzielczości. Ma wysoką jakość wiązki, małą średnicę wiązki, mały kąt rozbieżności i dużą zdolność ogniskowania. ‌

Jednopaskowa dioda laserowa: Ten typ diody laserowej wytwarza wiele wiązek, które są zwykle używane w zastosowaniach wymagających równomiernego ogrzewania dużego obszaru. Tryb wiązki jest złożony, jakość wiązki jest stosunkowo niska, ale jednorodność wiązki jest dobra. ‌

Charakterystyka wiązki

Dioda laserowa z pojedynczym emiterem: Jakość wiązki jest wyjątkowo wysoka, co nadaje się do zastosowań wymagających dużej precyzji i wysokiej rozdzielczości, takich jak cięcie, spawanie i znakowanie w produkcji przemysłowej. ‌

Jednopaskowa dioda laserowa: jednorodność wiązki jest dobra, co jest odpowiednie do zastosowań ogólnych, które wymagają jednorodności jakości wiązki i niskich kosztów, takich jak cięcie laserowe, spawanie itp.

Scenariusze zastosowań

Dioda laserowa z pojedynczym emiterem: szeroko stosowana w zastosowaniach wymagających dużej precyzji i wysokiej rozdzielczości, takich jak systemy komunikacji światłowodowej, produkcja precyzyjnych instrumentów itp.

Jednopaskowa dioda laserowa: odpowiednia do zastosowań ogólnych, które wymagają jednolitej jakości wiązki i niskich kosztów, takich jak komunikacja na małe odległości, ogrzewanie dużych powierzchni itp.

Podsumowując, istnieją znaczne różnice w trybie emisji i charakterystyce wiązki pomiędzy diodą laserową z pojedynczym emiterem a diodą laserową z pojedynczym słupkiem, co determinuje ich zastosowanie w różnych scenariuszach zastosowań.

Pakiet diody laserowej z pojedynczym emiterem obejmuje głównie:

‌DO pakietu‌:

‌Obudowa TO38 (3,8 mm): Ten typ diody laserowej ma niewielki rozmiar i nadaje się do zastosowań wymagających małych rozmiarów.

Obudowa TO18 (5,6 mm): Nieco większa, odpowiednia do zastosowań wymagających średniej mocy wyjściowej.

„Obudowa TO5 (9 mm): większy rozmiar, odpowiedni do zastosowań wymagających większej mocy wyjściowej.

„Pakiet TO3”: Ten pakiet jest również stosunkowo powszechny i ​​nadaje się do specyficznych wymagań aplikacji.

„Pakiety z mocowaniem C i mocowaniem F”: pakiety te są odpowiednie dla określonych systemów optycznych i mają różne wyglądy i metody instalacji.

„Zależność mocy od objętości”: Ogólnie rzecz biorąc, im większa objętość po spakowaniu, tym większa moc diody laserowej. Dlatego przy wyborze pakietu należy zdecydować, którego pakietu użyć, w oparciu o konkretne wymagania aplikacji.

Pakiety te mają swoją własną charakterystykę i są odpowiednie dla różnych scenariuszy zastosowań i wymagań mocy. Wybór odpowiedniego pakietu ma kluczowe znaczenie dla zapewnienia wydajności i stabilności diody laserowej.

Różne formy opakowań: Diody laserowe TO są dostępne w różnych formach opakowań, takich jak TO38, TO18, TO5 i TO3. Im większy rozmiar opakowania, tym większa moc.

‌Wide power range‌: TO laser diodes range from low power to high power. Low-power laser diodes are usually used for power levels of 1 W or less, and the commonly used package is the TO-Can type, which is available in a 5.6 mm or 9 mm diameter base‌. For higher power laser diodes (>1 W), używany jest pakiet TO-3.

„Struktura wewnętrzna”: Diody laserowe TO zwykle zawierają fotodiodę monitorującą do monitorowania wiązki wyjściowej z tyłu diody laserowej w celu utrzymania stałego poziomu mocy.

„Szerokie obszary zastosowań”: diody laserowe TO dobrze sprawdzają się w szybkiej transmisji danych, a ich częstotliwość modulacji wyjściowej może sięgać nawet kilku gigaherców poprzez modulację prądu zasilania. Ponadto są szeroko stosowane w dziedzinach takich jak lidar i czujniki, ponieważ ich miniaturyzacja, niski koszt i wysoka wydajność upraszczają projektowanie systemów i poprawiają niezawodność.

„Zalety techniczne”: Diody laserowe TO mają wysoką spójność i monochromatyczność, co czyni je doskonałymi w holografii i innych zastosowaniach wymagających wysokiej koherencji. Ponadto mają również wysoką gęstość optyczną i mały rozmiar plamki, co daje im znaczne korzyści w ogniskowaniu i obróbce materiałów.

Te cechy sprawiają, że diody laserowe TO doskonale sprawdzają się w różnorodnych zastosowaniach, od sprzętu komunikacyjnego o małej mocy po zastosowania przemysłowe o dużej mocy, z unikalnymi zaletami i scenariuszami zastosowań.

Główne cechy diod laserowych F-Mount obejmują ich właściwości optyczne, opakowanie, scenariusze zastosowań i porównanie z innymi opakowaniami. ‌

Właściwości optyczne

Diody laserowe F-Mount charakteryzują się wysoką koherencją i charakterystyką pojedynczej długości fali, co umożliwia skupienie ich sygnału wyjściowego na rozmiarze plamki ograniczonym dyfrakcją. Wielkość plamki zależy od długości fali lasera. Im krótsza długość fali, tym mniejsza plamka, co jest szczególnie ważne w przypadku przechowywania o dużej gęstości. ‌

Opakowanie

Diody laserowe F-Mount są zwykle pakowane w F-Mount. Opakowanie to nadaje się do różnorodnych zastosowań, zwłaszcza tych, które wymagają dużej precyzji wyrównania. Pakiety F-Mount zwykle zawierają gwintowany interfejs ułatwiający dokowanie z systemami optycznymi. ‌

Scenariusze zastosowań

Diody laserowe F-Mount nadają się do zastosowań wymagających dużej precyzji ustawienia i dużej mocy wyjściowej. Ze względu na wysoką spójność i charakterystykę pojedynczej długości fali są one szeroko stosowane w pomiarach optycznych, obróbce laserowej, instrumentach badań naukowych i innych dziedzinach. ‌

Porównanie z innymi formami opakowań

W porównaniu z diodami laserowymi w innych opakowaniach, diody laserowe F-Mount mają przewagę pod względem parametrów optycznych i wygody instalacji. Na przykład w porównaniu z opakowaniem TO-Can, opakowanie F-Mount zapewnia lepszą dokładność wyrównania i bardziej stabilną moc wyjściową. Ponadto opakowania F-Mount zwykle zawierają więcej mechanizmów regulacyjnych w celu dostosowania do różnych wymagań aplikacji.

Podsumowując, diody laserowe F-Mount dobrze sprawdzają się w polach optycznych i przemysłowych dzięki swojej wysokiej koherencji, charakterystyce pojedynczej długości fali, precyzyjnemu opakowaniu i szerokiemu zakresowi zastosowań.

Główne cechy diod laserowych C-Mount obejmują zdolność przenoszenia dużej mocy, odpowiednią dla diod laserowych dużej mocy, złożoną strukturę obejmującą takie komponenty, jak soczewki, regulacja ostrości i akcesoria.

Szczegółowe funkcje

„Wysoka moc”: Konstrukcja obudowy C-Mount może wytrzymać większą moc i nadaje się do zastosowań wymagających dużej mocy wyjściowej.

„Złożona struktura”: pakiet C-Mount zawiera komponenty, takie jak obiektywy, regulacja ostrości i akcesoria, co sprawia, że ​​jego struktura jest stosunkowo złożona, ale zapewnia więcej funkcji i elastyczność.

„Odpowiedni do diod laserowych dużej mocy”: Ze względu na zdolność przenoszenia dużej mocy pakiet C-Mount szczególnie nadaje się do diod laserowych dużej mocy i może zaspokoić potrzeby zastosowań o dużej mocy.

Scenariusze zastosowań

Ze względu na zdolność przenoszenia dużej mocy i złożoną konstrukcję konstrukcyjną diody laserowe C-Mount są szeroko stosowane w scenariuszach wymagających dużej mocy wyjściowej, takich jak przetwarzanie przemysłowe, sprzęt medyczny, instrumenty do badań naukowych itp.‌

‌Diody laserowe z pojedynczym emiterem mogą być wyposażone w soczewkę FAC. ‌

Światło emitowane przez diodę laserową dużej mocy ma kształt eliptyczny, z dużym kątem rozbieżności zwanym osią szybką i małym kątem rozbieżności zwanym osią wolną.

Soczewki FAC służą do skutecznej kolimacji dużych kątów rozbieżności przez soczewki. Mamy doświadczenie wśród klientów stosujących je w laserach przemysłowych, laserach pompowych do komunikacji optycznej, wzmacniaczach optycznych i samochodowych LiDAR.

Soczewki FAC (Fast-Axis Collimation Lens) służą głównie do kolimacji wiązki emitowanej przez diody laserowe. Szczególnie w diodach laserowych dużej mocy soczewki FAC mogą skutecznie zmniejszać kąt rozbieżności na szybkiej osi oraz poprawiać kierunkowość i kolimację wiązki. seks. Takie soczewki są powszechnie stosowane w zastosowaniach takich jak lasery przemysłowe, lasery pompowe do komunikacji optycznej, wzmacniacze optyczne i samochodowe LiDAR‌.

W szczególności soczewka FAC sprawia, że ​​wiązka emitowana przez diodę laserową jest bardziej skoncentrowana poprzez skuteczną kolimację pod większym kątem rozbieżności, redukując rozproszenie i utratę wiązki podczas transmisji, poprawiając w ten sposób ogólną wydajność i efektywność systemu. Dodanie soczewki FAC do jednotubowej diody laserowej może znacznie poprawić jakość wiązki i jest odpowiednie do zastosowań wymagających wysokiej kierunkowości i niskiego kąta rozbieżności.

Dioda laserowa z pojedynczym emiterem jest urządzeniem półprzewodnikowym, które przekształca energię elektryczną bezpośrednio w światło lasera. Charakteryzuje się niewielkimi rozmiarami, wysoką wydajnością i szybką reakcją i jest szeroko stosowany w wielu dziedzinach. ‌

Komunikacja światłowodowa

Dioda laserowa z pojedynczym emiterem odgrywa kluczową rolę w komunikacji światłowodowej, ponieważ może emitować monochromatyczną i wysoce spójną wiązkę laserową, która jest odpowiednia do transmisji danych na duże odległości i z dużą szybkością. Główne zastosowania obejmują nadajnik w światłowodowym łączu komunikacyjnym centrów danych i sieci telekomunikacyjnych oraz optyczną transmisję sygnału w technologii światłowodowej FTTH.

Drukowanie i skanowanie laserowe

Dioda laserowa z pojedynczym emiterem jest ważnym elementem drukarek laserowych i skanerów kodów kreskowych. W drukarkach laserowych wiązka lasera skanuje bęben obrazowy, aby wygenerować obraz elektrostatyczny, który przyciąga toner do drukowania na papierze; w skanerach kodów kreskowych laser skanuje kod kreskowy w celu dekodowania informacji, co jest szeroko stosowane w handlu detalicznym, logistyce i automatyce przemysłowej.

Sprzęt medyczny

W medycynie diody laserowe z pojedynczym emiterem są stosowane w chirurgii okulistycznej, leczeniu stomatologicznym i leczeniu skóry, np. w chirurgii korekcji wzroku, usuwaniu blizn itp. Ponadto wykorzystuje się je również do biosensoryzacji w celu wykrywania wskaźników biologicznych, takich jak poziom cukru we krwi i tlen we krwi.

Przetwórstwo przemysłowe

Dioda laserowa jednoemiterowa służy do precyzyjnego cięcia, spawania, wykrawania i grawerowania w przetwórstwie przemysłowym. W porównaniu z tradycyjnymi metodami mechanicznymi obróbka laserowa charakteryzuje się większą precyzją i wydajnością i nadaje się do precyzyjnej obróbki materiałów takich jak metale i tworzywa sztuczne.

Średnia żywotność pojedynczej diody laserowej emitera przekracza 10,000 godzin‌, a żywotność niektórych produktów z najwyższej półki może sięgać nawet ponad 20,000 godzin. Liczba ta jest obliczana na podstawie momentu, w którym wyjściowa moc optyczna po raz pierwszy spada w przypadku ciągłego użytkowania.

Do głównych czynników wpływających na żywotność diod laserowych zaliczają się materiały i procesy, środowisko użytkowania itp. Wysokiej jakości materiały i doskonałe procesy produkcyjne mogą znacznie wydłużyć żywotność diody laserowej, podczas gdy wysoka temperatura, wilgotność, nadmierny prąd, nadmierna moc, a długoterminowa ciągła praca może skrócić żywotność diody laserowej.

W celu przedłużenia żywotności diody laserowej można podjąć następujące działania:

Kontroluj prąd i moc, aby uniknąć przekroczenia wartości znamionowej diody laserowej.

„Utrzymuj stabilną temperaturę roboczą” i unikaj przegrzania lub niskich temperatur.

Zapobiegaj wchłanianiu wilgoci, ekspozycji na silne światło lub nadmierne wibracje.

Kompleksowo uwzględniając materiały, procesy, środowisko użytkowania i inne czynniki oraz przyjmując rozsądne metody użytkowania i konserwacji, można skutecznie wydłużyć żywotność i wydajność pracy diod laserowych.

Wspieraj aplikacje w pompowaniu laserem na ciele stałym, obróbce cieplnej, obronie, medycynie i badaniach naukowych dzięki tym unikalnym źródłom pojedynczych emiterów o dużej mocy. Umożliwia zastosowanie MOPA i laserów diodowych z zewnętrzną wnęką, stosując jednomodowe wzmacniacze stożkowe o dużej mocy. Używaj wielomodowych pojedynczych emiterów do pompowania lasera na ciele stałym, obrony i medycyny.

Brandnew Technology, jeden z wiodących producentów i dostawców laserów diodowych w Chinach, posiada profesjonalną fabrykę, która produkuje wysokiej jakości diody laserowe z pojedynczym emiterem i sprzedaje po konkurencyjnej cenie. Zapraszamy do sprzedaży hurtowej naszych produktów wytwarzanych w Chinach.
